种类有哪些？

一般根据成分、颜色、带和无离型纸进行分类。不同 的属性特征略有不同。让我们一一介绍。

1、不同成分的

按成分分为:[1]PES 、EVA 、PA 、PO 和EAA 。

TPU 的主要成分是聚氨酯,根据熔点细分为低熔点、高熔点和特高熔点,其中低熔点TPU 熔点50-80℃左右,颜色为白色雾面,无弹性；高熔点约为120℃,145℃,色彩透明,弹性高。TPU 对各类的纺织品、皮革、海绵等材料都具有不错的粘性,也是众多 中使用量非常大的一种,耐水洗性能较好。

PES 的主要成分是115-125共聚酯℃左右,颜色为白色半透明,也有乳白色品种,无弹性,聚酯布、聚酯膜、海绵、橡胶、金属等材料粘度好,耐水性好。

EVA 的主要成分是醋酸乙烯共聚物,颜色为半透明,但使用后,胶膜的颜色会变得透明、有弹性、熔点低,约70℃左右。EVA适用领域相对狭窄,对大多数织物有一般的粘接效果,可用于聚丙烯、EVA泡棉、XPE、木纸及部分橡胶等材料已应用于家居建材和工艺品领域,可用于装裱、墙布等产品。

PA 的成分是共聚酰胺,颜色透明,没有弹力,熔融范围在125℃-135℃对各种布料、海绵、薄膜、橡胶等材料的粘度较好。PA 的应用较少,主要原因是原材料昂贵。虽然它对织物和其他材料具有优异的粘接性能,但由于缺乏弹性和成本TPU更换 。

PO 由聚烯烃组成,颜色透明,无弹性,熔化范围为95-105℃,可用于粘接织物、薄膜、皮革、金属等材料,成本较低,在刺绣商标、服装等领域占有一定市场。

EAA 由醋酸丙烯酸共聚物组成,白色半透明,无弹性,可用于织物和金属材料的粘接。目前,这种 在市场上的应用较少。

二、不同颜色的

目前主要分为透明、白色半透明、乳白色和黑色,其中乳白色 只有PES,只有黑色 TPU,原因是彩色胶膜是在配方中添加颜料制成的,而不是原材料本身的颜色。此外,市场对彩色胶膜的需求较少,因此规格相对单一。透明度和白色半透明度因不同成分原材料的颜色而不同,包括高温TPU、PA和PO半色半透明的 有低温TPU、PES、EVA和EAA。

PES 3、无基材 及背纸

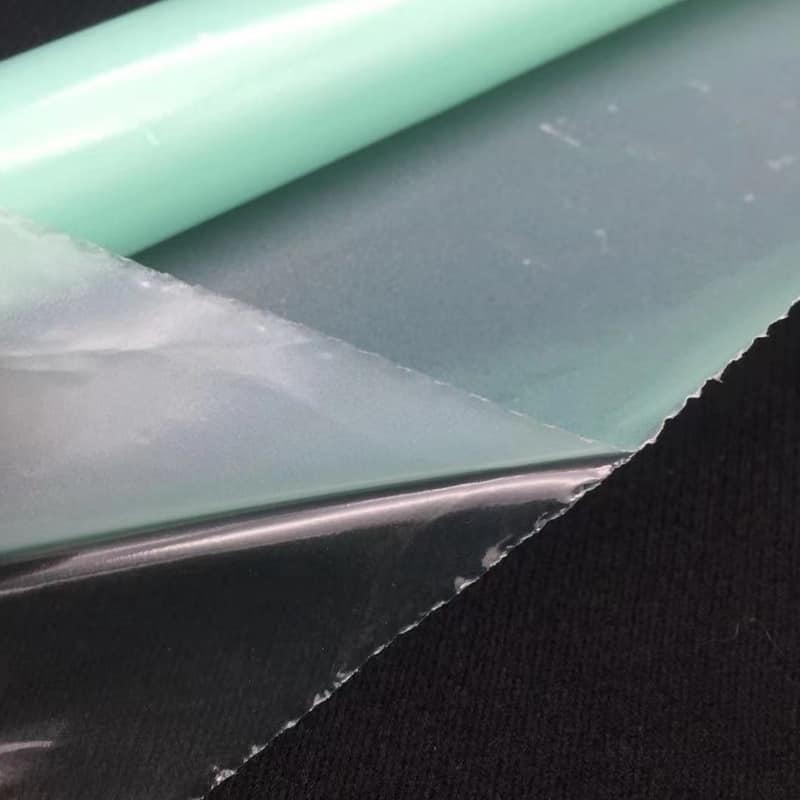

在 的分类中,除了根据成分和颜色进行分类外,还有带离型纸和非带离型纸的区别。其中,带离型纸的 也称为带离型纸的 。背纸有离型纸和离型膜,没有离型纸的 也称为无基材 。带离型纸和非带离型纸的主要区别在于使用方法不同。例如,当您计划粘贴整体布料或其他材料时,建议使用带离型纸的 ,这样将 放在两层材料中间,可以一次将三层材料复合在一起,高效省事；当您计划只制作服装,只局部使用 粘接时,此时建议您使用带离型纸的 ,因为您可以先将 加热到需要粘接在离型纸一侧的材料上,然后切割形状,等待冷却后剥离离型纸,然后进行二次粘接。具体优点是可以参考 和 的使用方法[2]。
